GSL-1800X-PGEP 1800℃纳米制备管式炉

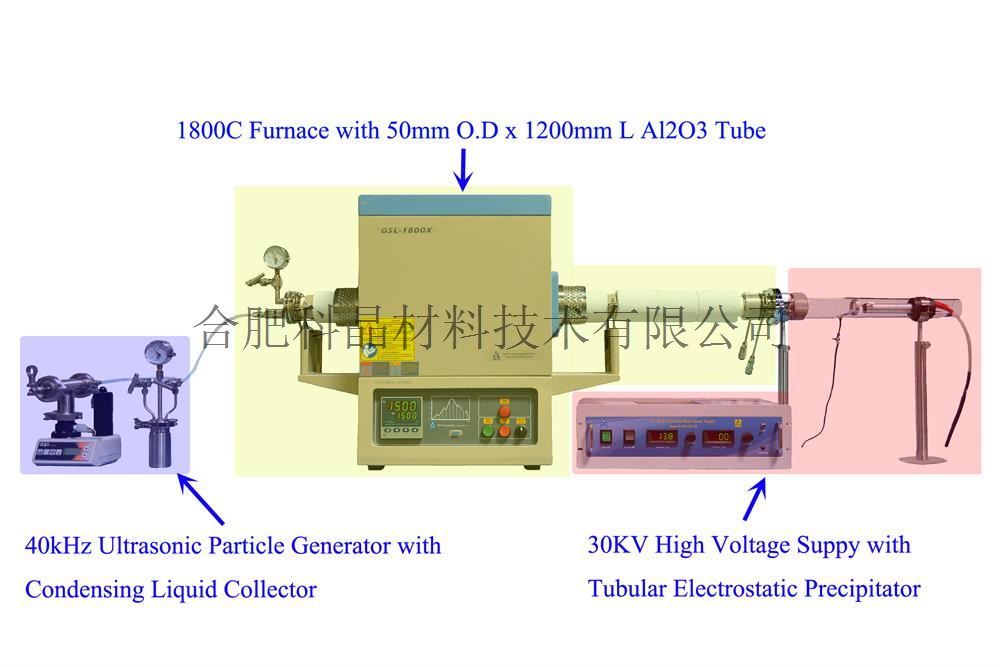

GSL-1800X-PGEP是一款多功能的合成系统，针对于合成各种纳米结构氧化物。此款仪器有三个主要模块组成：超声雾化装置、1800℃管式炉和静电沉降装置组成。材料制作大概分为三个步骤：前驱体雾化、加热和纳米颗粒收集。此款系统是一款非常先进的合成系统，可控制器颗粒尺寸，形态，纳米/微粒结构。| 系统结构 |
● 雾化装置：配有一个2.4MHz超声雾化仪，可将液体雾化成液体颗粒，然后导入到管式炉中。超声雾化仪与一个不锈钢液体收集罐相连接，以保证没有被雾化的液体不会进入到管式炉中。
● 加热部分（管式炉）：管式炉最高温度可以达到1800℃。 ● 纳米粉收集：收集管直径为50mm,电压为30KV，可有效地收集由流动气体带过来的纳米颗粒
|
|
| 管式炉-加热部分 | 工作电压&功率 |
● 单相, 220V AC,50/60 Hz
● 最大功率2.5KW |
| 工作温度 |
● 连续工作温度：1750℃
● 最高工作温度：1800℃（＜2hr） |
|
| 最高升降温速率 | 5℃ / min ( T< 1600℃ ); 2℃ / min ( T>1600℃) | |
| 加热元件 | 采用瑞典Kanthal1900级硅钼棒 | |
| 加热区，恒温区长度 |
● 加热区：300mm
● 恒温区：75mm(±1℃)注：由于测量手段及外部环境的影响，测量结果可能会有偏差，此参数仅供参考不作为该设备的技术指标。您购买产品需要准确的恒温区数据，请与我公司销售人员联系 |
|
| 控温系统 |
● 可设置30段升降温程序，并带有过热和断偶保护
● 控温精度为：+/- 1ºC |
|
| 炉管 |
● 采用高纯刚玉管
● 尺寸：OD:60 x ID:50 x 1200mmL |
|
| 密封法兰&接口 |

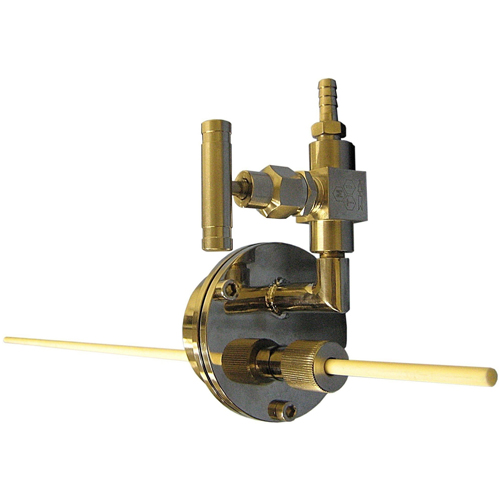

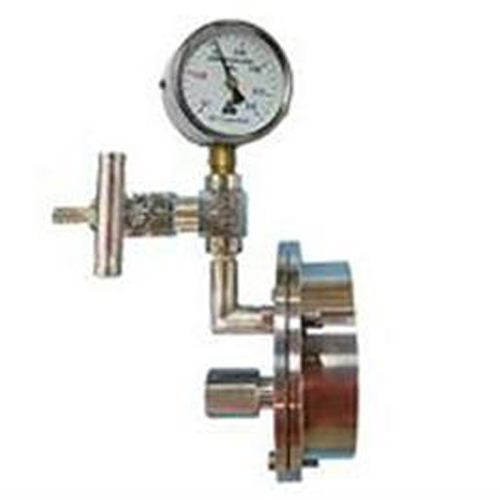

● 左边密封法兰安装有Φ6.35mm铠装口，不锈钢针阀和机压力表。

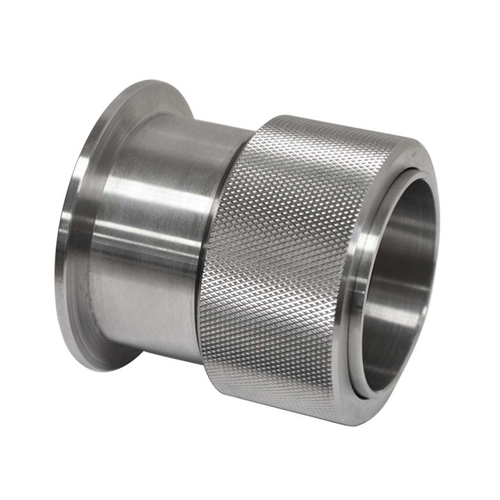

● 一个尺寸Φ6.35×425mm的刚玉管插入到炉管里，它可将雾粒导入到加热区内。 ● 右端为一KF系列的快接法兰，与静电收集器相连接
|
|

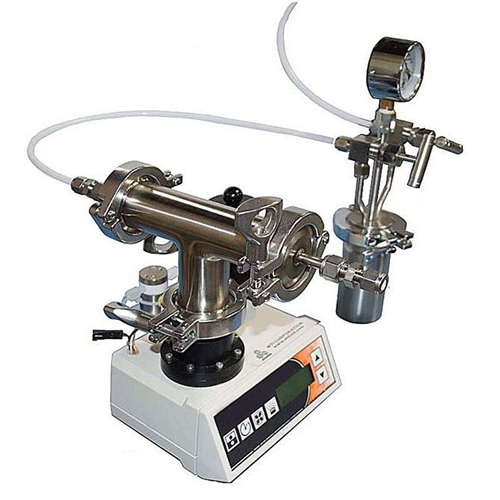

| 雾化系统 | 超声雾化仪 |
● 220VAC ，2.4MHz超声机
● 液体罐上涂有氟化物，并采用氟胶密封圈密封 ● 可设置超声仪功率0-100%，每次按5%增加 ● 316不锈钢三通，带有1/4英寸转换接头，用于通入载流气体
|
|

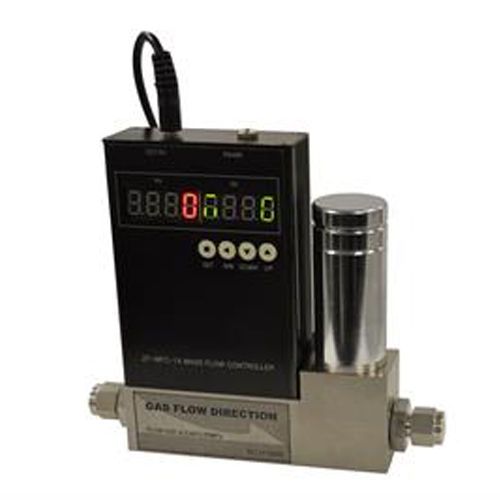

质量流量计
|
配有一个质量流量计(通入气体流量需小于100sccm,以保护炉管) | |
|

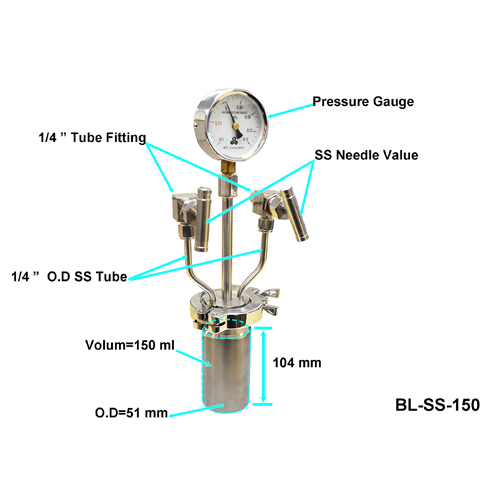

收液罐
|
● 316不锈钢制作，容积为150ml

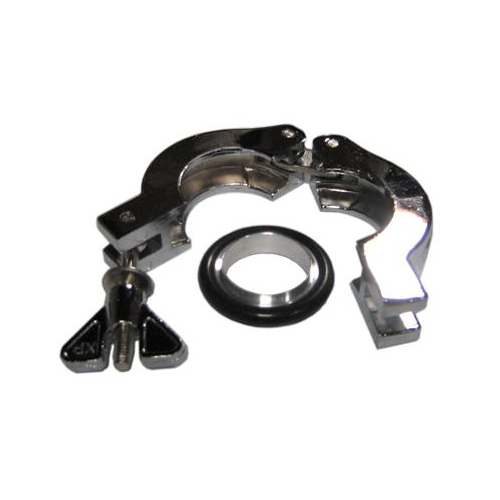

● 上面安装有2个不锈钢针阀，带有Φ6.35mm卡套接头 ● 罐体上的盖子采用快捷KF卡箍连接，方便打开盖子，对罐内进行清理 |
|
| 纳米粉收集 |

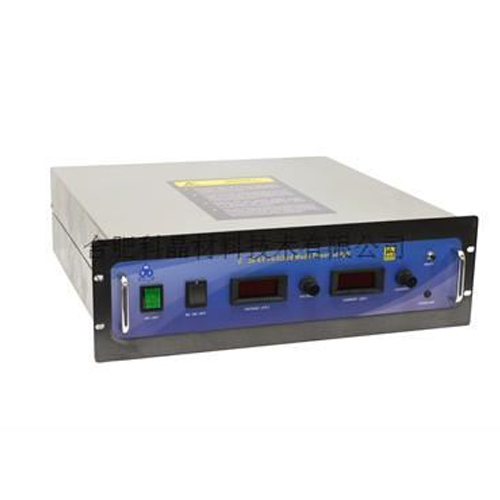

高压电源
|
● 输入：208~240VAC单相，最大功率15W
● 数字显示电压和电流值，最大输出电压为30KV，输出流电压可以设置 ● 恒流/恒压操作模式 ● 带有电弧保护电路 |
| 管状静电收集器 |
● 负极板和正极管安装在一石英管内
● 采用KF系列快速连接法兰与刚玉炉管相连接
|
|
| 仪器重量 | 约250kg | |
